濕度傳感器設計原理

濕度通常由吸濕材料進行測量，也就是對濕度變化有反應的材料
相對濕度(% r.h. = φ)

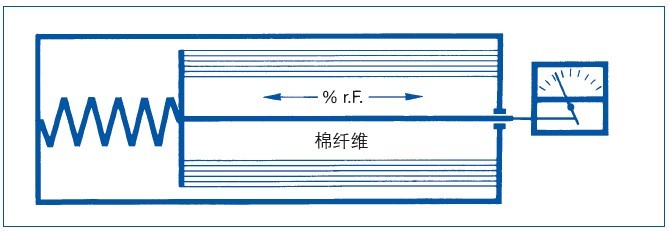

長度上的物理變化

紡織纖維（棉、尼龍等）會隨著相對濕度的變化而發生長度變化（產生偏差）

膨脹特性可以用作如下應用：
帶動濕度指示計、打開開關、調整電位計、調整噴嘴或擋流板，更改電感率。

電容值發生變化

    電容元件對濕度的反應表現在充放電的電容值發生變化。兩個電極連接到一塊絕緣板上，在潮濕的空氣中，電極開始存儲電荷，存儲的電荷量取決于環境濕度。

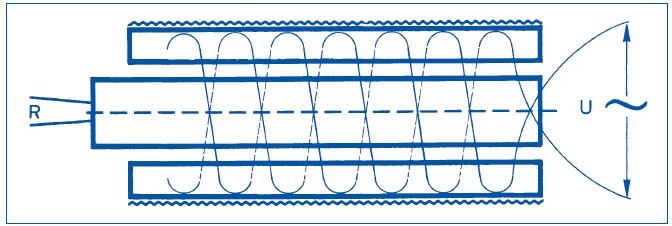

絕對濕度：每公斤干空氣的含濕量

    鹽類（例如氯化鋰）具有吸濕特性。隨著吸濕量的變化，其電導性也會有所不同。溫度傳感器由一個含鹽類的編制纖維包起來。該纖維由兩根不相互接觸的電線纏繞，電線接到交流電源上。隨著空氣濕度增加，鹽溶液中的水分增加，因此兩根電線之間的電阻降低。電阻值越低，電導率越高。這樣兩根電線就類似于電加熱件。產生的熱量引起水分蒸發。當鹽溶液中水分減少后，電阻再次增加，而發熱量降低。這種變化過程不斷重復發生，直到蒸發的水量和吸收的數量平衡。這時候，達到一種平衡狀態，溫度也恒定不變。這一溫度可以用來測量絕對濕度。

復合型溫濕度傳感器

    市場上同樣有復合型的溫濕度傳感器，可以同時測量溫度和濕度。通過測量溫度和相對濕度，這類傳感器可以用來計算露點溫度（Tp）或者含濕量（g H2O）?；蛘撸鄬穸瓤梢愿鶕?jù)溫度和含濕量或者露點溫度計算得出。
