西門子20mm行程電動執行器SAX系列（SAX61.03 SAX31.00 SAX81.00）

ACVATIX?西門子電動閥門執行器SAX61.03 SAX31.00 SAX81.00· SAX31.00工作電壓 AC 230 V, 三位控制信號· SAX61.03工作電壓 AC/DC 24 V, 控制信號DC 0…10 V, 4…20 mA· SAX81.00工作電壓 AC/DC 24 V, 三位控制信號· SAX61.03 閥位反饋, 優先控制,可選流量特性· 可直接安裝在閥門上；無需調整· 帶手動調節器，位...

在線咨詢

咨詢熱線：18562622928

產品簡介/ Product introduction

ACVATIX? 西門子電動閥門執行器SAX61.03 SAX31.00 SAX81.00

· SAX31.00工作電壓 AC 230 V, 三位控制信號
· SAX61.03工作電壓 AC/DC 24 V, 控制信號DC 0…10 V, 4…20 mA
· SAX81.00工作電壓 AC/DC 24 V, 三位控制信號
· SAX61.03 閥位反饋, 優先控制,可選流量特性
· 可直接安裝在閥門上；無需調整
· 帶手動調節器，位置指示器和LED狀態顯示
· 可選配輔助開關、電位計、功能模塊、閥桿加熱元件等

用途

西門子電動執行器SAX系列（SAX61.03 SAX31.00 SAX81.00）用于暖通系統控制和安全切斷的西門子V..F31.., V..F40.., V..F42..,V..G41..,V..I41.. 和 VVF53..系列型號的二通和三通調節閥，或我公司生產的兩通和三通電動調節閥、溫控閥，驅動行程為20mm。

型號概覽

產品型號	行程	推理	電源	控制信號	定位時間	手動調節	增強 功能
SAX31.00	20mm	800N	AC230V	3位	120S	推動并固定
SAX31.03					30S
SAX61.03 SAX61.03U			AC24V	DC 0…10 V DC 4…20 mA 0…1000Ω			閥位反饋、強制控制、改變控制特性
SAX81.00 SAX81.00U				3位	120S
SAX81.03 SAX81.03U					30S

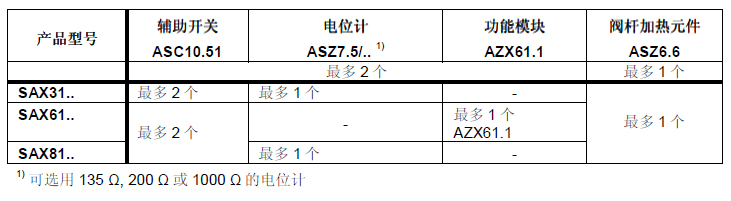

電子配件

機械配件

西門子電動執行器SAX系列（SAX61.03 SAX31.00 SAX81.00）與閥門及配件以獨立包裝形式供貨。

注意

工程應用

三位執行器必須使用專用控制器。
一個額定輸出值為1 mA 的控制器最多可并聯驅動10 個執行器。
模擬量執行器的輸入阻抗為100 kΩ。

安裝

維護

執行器不需要維護。

保證

當西門子電動執行器SAX系列（SAX61.03 SAX31.00 SAX81.00）和其他廠家的閥門連接使用時，用戶必須確保其功能正常，西門子不承擔任何責任。

技術數據

電源

工作電壓：

SAX31.. AC 230 V ±15%
SAX61.. AC 24 V ± 20% / DC 24 V + 20% / -15%
SAX81.. AC 24 V ±20% / DC 24 V + 20 % / -15%

頻率：45…65Hz
電源線的熔斷保險：最大10A 慢熔
50 Hz 時功耗：

SAX31.00 閥桿收縮 /伸長3.5 VA / 2 W
SAX31.03 閥桿收縮 /伸長8 VA / 3.5 W
SAX61.03.. 閥桿收縮 /伸長8 VA / 3.75 W
SAX81.00.. 閥桿收縮 /伸長3.5 VA / 2.25 W
SAX81.03.. 閥桿收縮 /伸長8 VA / 3.75 W

功能數據

定位運行時間(特指額定行程)，定位運行時間因閥門型號而異

SAX31.00, SAX81.00.. ：120 s
SAX31.03, SAX61.03.., SAX81.03.. 嗎：30 s
額定推力：800 N
額定行程：20 mm
允許介質溫度 (配有閥門的) ：-25…150 °C

信號輸入

控制信號 ”Y”SAX31.., SAX81.. 3-位
SAX31.. ：電壓AC 230 V ±15%
SAX81.. ：電壓AC 24 V ± 20 % / DC 24 V + 20 % / -15%
SAX61.. ：(DC 0...10 V) 電流消耗≤ 0.1 mA輸入阻抗≥100 k
SAX61.. ： (DC 4...20 mA) 電流消耗DC 4...20 mA ± 1%輸入阻抗≤500
并聯運行：SAX61.. ≤ 10 （取決于控制器的輸出）

閥位反饋

SAX61..
閥位反饋： U DC 0...10 V ± 1%
負載阻抗：>10 k res.
負載最大：1 mA

SAX31.. SAX81..
需輔助開關：ASC10.51

強制控制

SAX61..
控制信號: ”Z” R = 0…1000 , G, G0
R = 0…1000 行程與R 成比例
Z 連接到 G 最大行程 100% 1)
Z 連接到 G0 最小行程 0% 1)
電壓：最大AC 24 V ± 20% 最大DC 24 V + 20% / -15%
電流消耗：≤ 0.1 mA

標準

滿足 CE 標準
符合 EMC 電磁兼容指令2004/108/EC
抗干擾性EN 61000-6-2:[2005] 工業
輻射EN 61000-6-3:[2007] 住宅
電器安全EN 60730-1
低電壓指令 AC 230 V 2006/95/EC
C-tick N 474
UL 認證 AC 230 V - AC/DC 24 V UL 873

防護等級

從垂直到水平的外罩 IP54 依據 EN 60529 3)
絕緣等級依據 EN 60730
執行器 SAX31.. AC 230 V II
執行器 SAX61.. AC / DC 24 V III
執行器 SAX81.. AC / DC 24 V III

環境可靠性

ISO 14001 (環境)
ISO 9001 (質量)
SN 36350 (環境可靠性產品)
RL 2002/95/EG (RoHS)

環境條件

運行： IEC 60721-3-3
氣候條件：3K5 級
安裝位置：室內 (防風雨)
基本溫度范圍：-5…55 °C
帶閥桿加熱元件 ASZ6.6：-15…55 °C
濕度 (不凝結) ：5…95% r.h.
運輸： IEC 60721-3-2
氣候條件：2K3 級
溫度：-25…70 °C
濕度：<95% r.h.
貯存：IEC 60721-3-1
溫度：-15…55 °C
濕度：5…95% r.h.
安裝在閥時的最大介質溫度：150 °C

配件

電位計 ASZ7.5/135 ：0…135 ± 5%
電壓：DC 10 V
額定電流：<4 mA
電位計 ASZ7.5/200 ：0…200 ± 5%
電壓：DC 10 V
額定電流：<4 mA
電位計 ASZ7.5/1000 ：0…1000 ± 5%
電壓：DC 10 V
額定電流：<4 mA
輔助開關 ASC10.51 : 開關轉換容量 AC 24…230 V, 6 A res., 3 A ind.
閥桿加熱元件 ASZ6.6 : AC 24 V, 30 W
