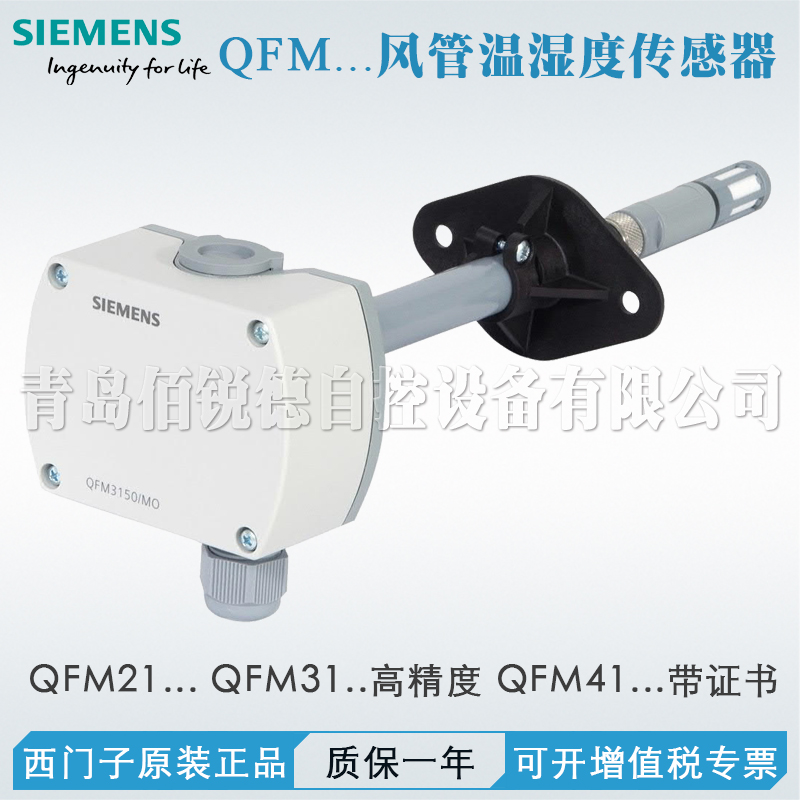

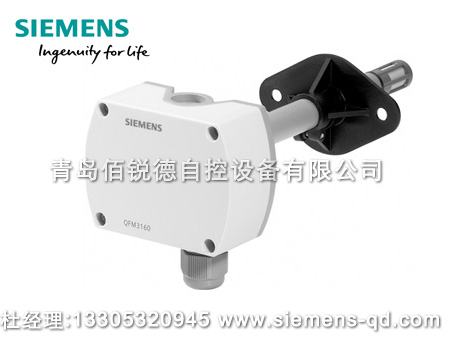

西門子風管式溫濕度傳感器 QFM3160 QFM3171
用于測量相對濕度 (高精度) 和溫度

? 工作電壓AC 24 V 或 DC 13.5...35 V
? 信號輸出DC 0...10 V/ 4…20 mA，用于相對濕度和溫度
? 整個測量范圍內的高精度
? 電容式濕度測量原理

用途

西門子風管式溫濕度傳感器 QFM3160 QFM3171用于相對濕度測量精度要求和響應時間較高的暖通空調場合。測量范圍包括了整個濕度范圍0…100 %.
例如:
? 造紙業、絲綢業、藥業、食品業、化學和電子工業等等用于儲藏和生產的設施中
? 實驗室
? 醫院
? 計算機和電子數據處理（EDP） 中心
? 室內游泳池
? 溫室
QFM3160 QFM3171用于
? 送回風中用于控制的傳感器
? 蒸汽加濕器后用于最大送風濕度的限定傳感器
? 限定傳感器，例如用于測量值顯示或者連接至樓宇控制系統等
? 用于焓值和絕對濕度的測量，與AQF61.1 (技術資料N1899) 或者SEZ220 (技術資料N5146)共同使用

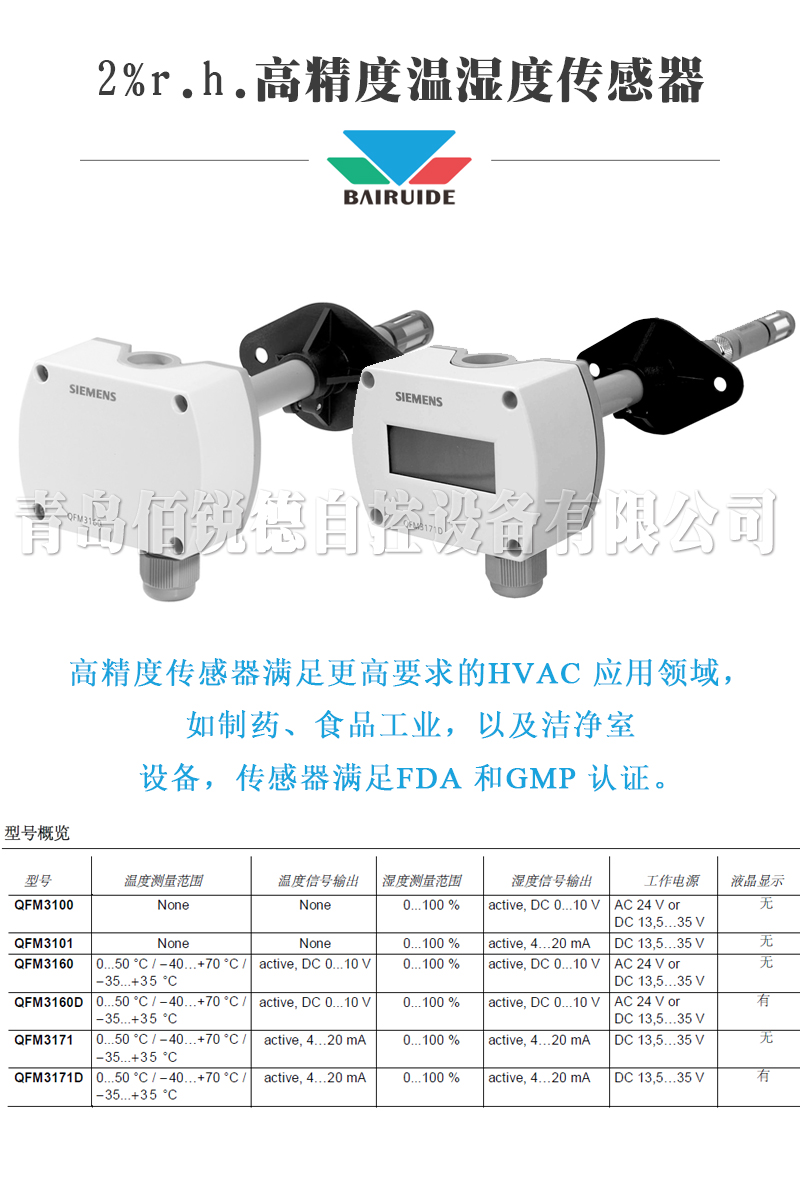

型號概覽

訂貨

訂貨時，請給出產品名和型號，例如風管式傳感器QFM3160

設備組合

QFM3160 QFM3171用于所有都能夠獲取和處理傳感器的DC 0...10 V 或4...20 mA 輸出信號的系統或設備。

設計技術

相對濕度

傳感器通過傳感元件的電容值隨濕度變化而成函數方式變化來獲取風管內的相對濕度值。

電子測量電路把傳感器的信號轉換成連續的DC 0...10 V 或者4…20mA 信號，相對應為0...100 % 的相對濕度。

溫度

傳感器通過傳感元件的阻值隨溫度變化而成函數方式變化來獲取風管內的溫度值。

該值根據不同的溫度測量范圍0...50 °C, ? 35...+35 °C, 或者 -40...70 °C 轉換成DC 0...10V 或者 4…20 mA 的輸出信號。測量范圍可以進行選擇。

機械設計

- 風管式溫度傳感器包括外殼、印制電路板、連接終端、安裝法蘭和帶測量器的浸入桿。組合式的外殼包括底座和可拆卸的面板 (螺紋連接)。測量電路和設定元件的位置在面板里面的印制電路板上，連接終端則在底座上。
- 傳感元件在測量器的末端并有過濾帽保護。
- 電線接入是通過傳感器所帶的M16 電線接入密封管 (IP 54) 用螺絲固定在外殼里面的。
- 浸入桿和外殼由塑料做成，連接緊密。
- 傳感器通過附帶的安裝法蘭進行安裝。法蘭套入浸入桿并且根據所需的浸入長度進行固定。

元件設定

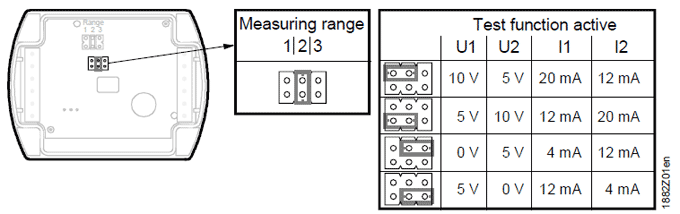

設定元件的位置在面板里面。它包括6 個插腳和一個短插頭。它是用來選擇所需的溫度測量范圍和激活測試功能。

出錯

工程注意事項

為給傳感器供電，需要一個帶單獨線圈的安全弱電變壓器。在選擇變壓器并對其保護時，要遵守當?shù)氐陌踩?guī)則。
選擇變壓器的大小，要考慮到風管式溫度傳感器的耗電量。
如果需要正確對傳感器進行接線，請參考傳感器技術資料。
用線長度要在允許的范圍內。

電纜路由和電纜選擇

安裝注意事項

位置

注意

安裝說明

安裝說明印在傳感器的包裝上

調試注意事項

開關電源前要檢查線路。如果需要，要選擇傳感器的溫度測量范圍。

西門子溫濕度傳感器QFM3160 QFM3171-技術數據

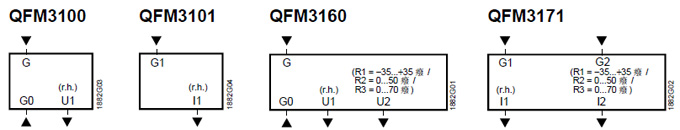

接線端

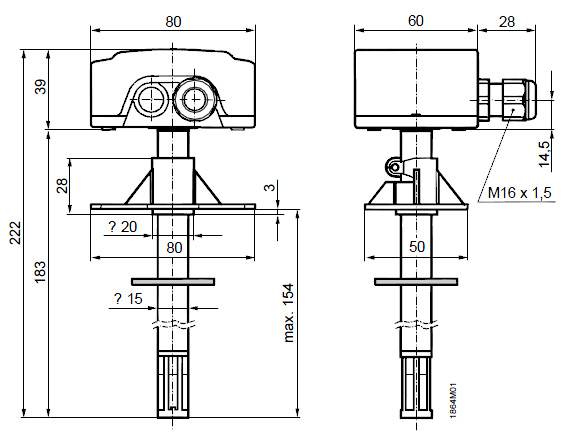

尺寸
