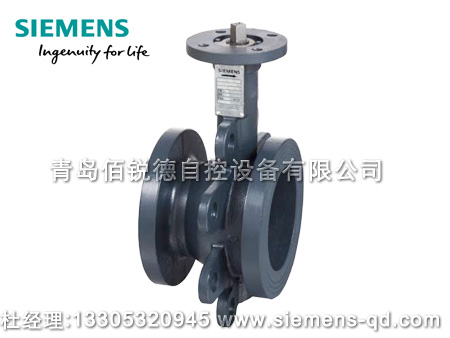

用于在暖通空調系統中作為調節或截止閥。
● 球墨鑄鐵，EN-GJS-450-10 (QT450) 閥體
● DN 65...150
● kvs 63...360 m3/h
● 旋轉角度 90°
● 法蘭連接標準 ISO 7005-2
● 可以配無彈簧復位的 GBB..1E 和 GIB..1E 旋轉執行器，以及有彈簧復位的GCA 執行器

用途

用于在暖通空調系統中作為控制或截止閥。
適用于閉式冷卻水系統（請參閱“氣蝕現象”）。

技術設計

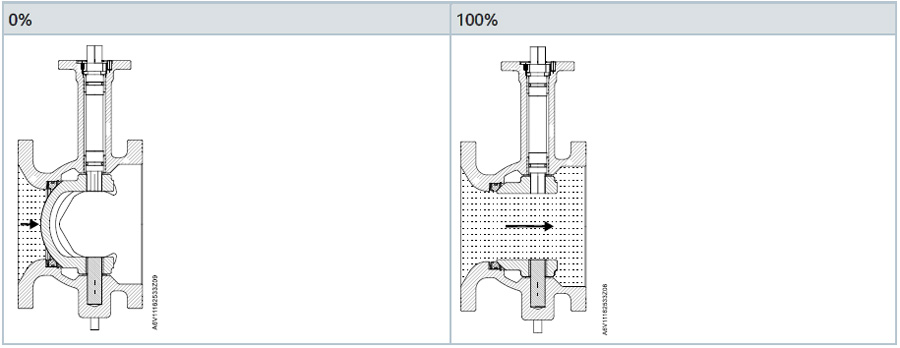

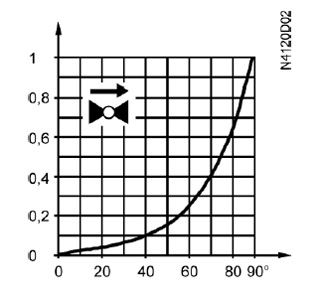

閥門流量特性

0…90 o 等百分比 nql = 3.0 符合 VDI/VDE 2173 標準

氣蝕現象

氣蝕會加速球體和閥座的磨損，還會產生噪音。如果未超過流量曲線圖中顯示的壓差且遵循相應的靜壓要求，則可以避免氣蝕。

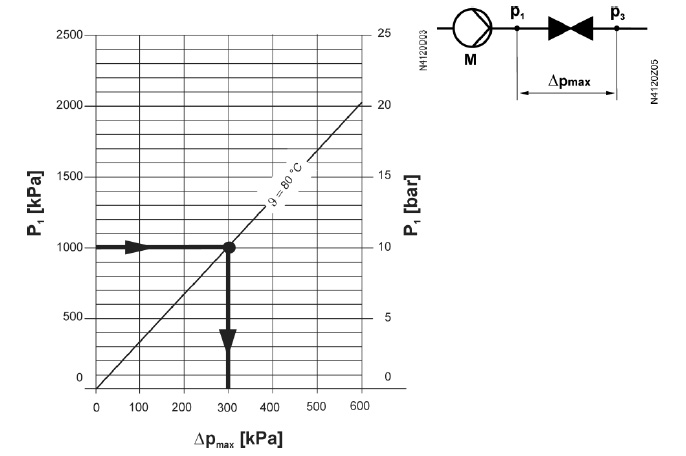

關于冷凍水的注意事項：

要避免冷凍水循環中的氣蝕現象，需要保證閥門出口有足夠的背壓，例如，在換熱器后加裝節流閥。按照下面的流量曲線圖中的 80 °C 曲線選擇閥門的最大壓降。

Δpmax = 閥門處于幾乎關閉狀態時，閥門兩端的最大允許壓差，很大程度上可以避免氣蝕
p1 = 入口靜壓
p3 = 出口靜壓
M = 水泵

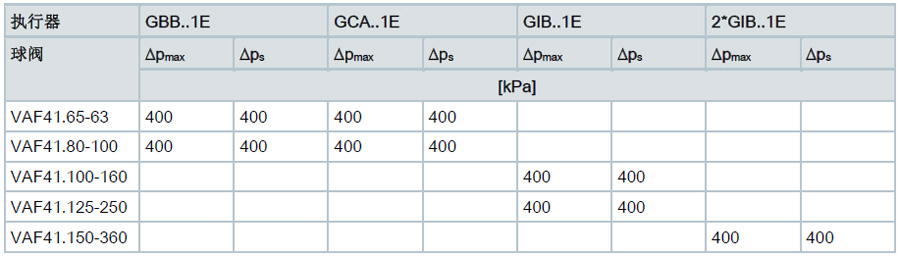

設備組合

注意:
Δpmax = 閥門兩端的最大允許差壓，在此壓差范圍內相配執行器能在整個行程準確地驅動閥門。
如果要求運行時噪音較低，建議使用最大允許壓差 240 kPa
ps = 在保證執行器可安全關閉的情況下，閥門兩端的最大允許差壓（關閉壓差）

功能數據

額定壓力：PN 16 符合 ISO 7268
工作壓力：符合 ISO 7005 標準，請參見工作壓力與介質溫度曲線圖。
流體特性：等百分比；ngl = 3.0 符合 VDI / VDE 2173（已修改）
泄漏率：kvs 值的 0…0.01%
允許使用的介質：冷卻水、冷凍水、低溫?zé)崴接蟹纼鰟┑乃?；建議：水處理需依照 VDI 2035 標準
介質溫度：2...80 °C
可調比 Sv：≥ 200

材料

閥體：球墨鑄鐵，EN-GJS-450-10 (QT450)
球體：不銹鋼 (SS304)
閥桿：不銹鋼 (SS304)
閥座：PTFE
球體：帶石墨的特氟龍
密封材料：EPDM O 型環

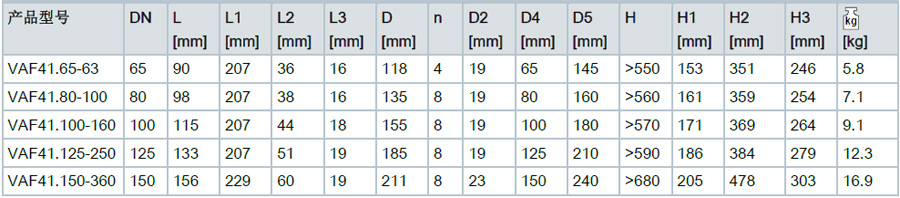

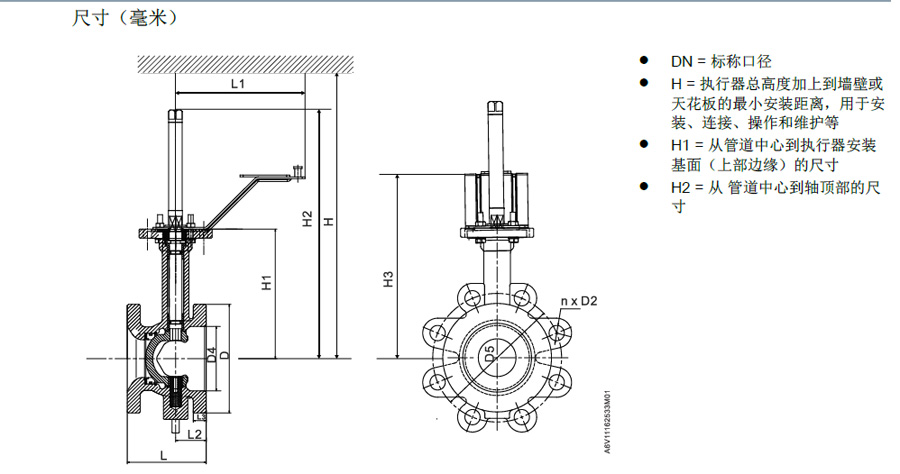

閥門尺寸
